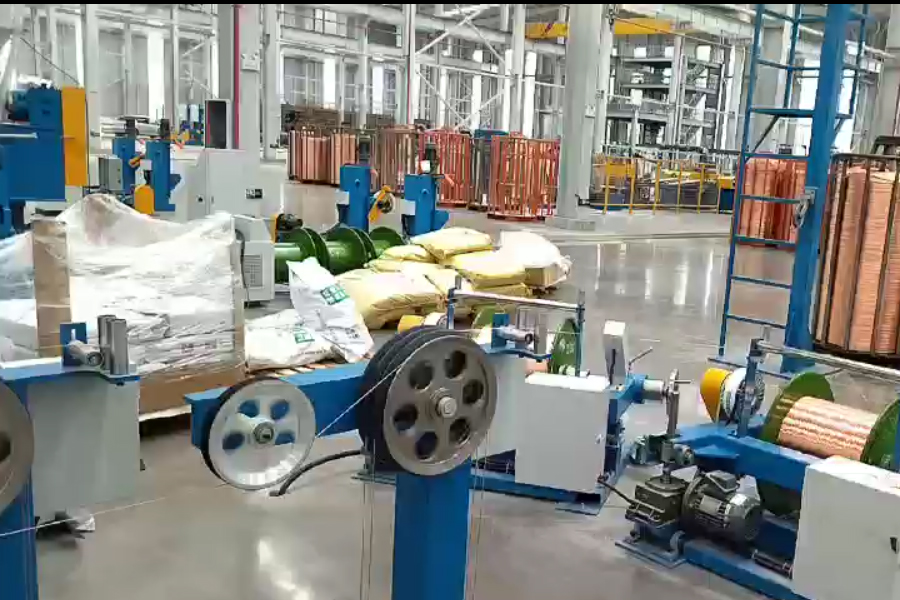

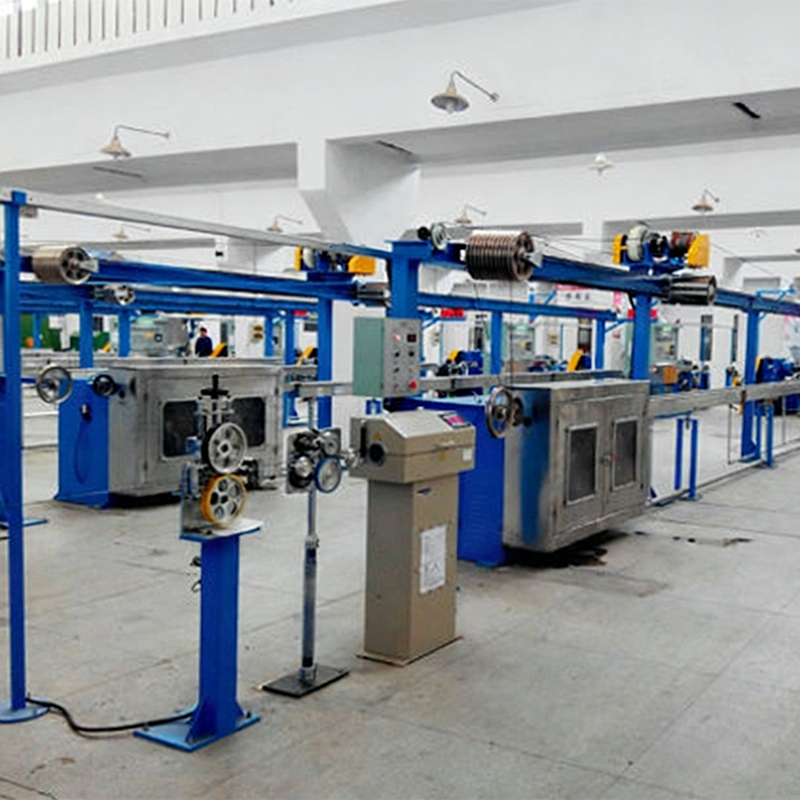

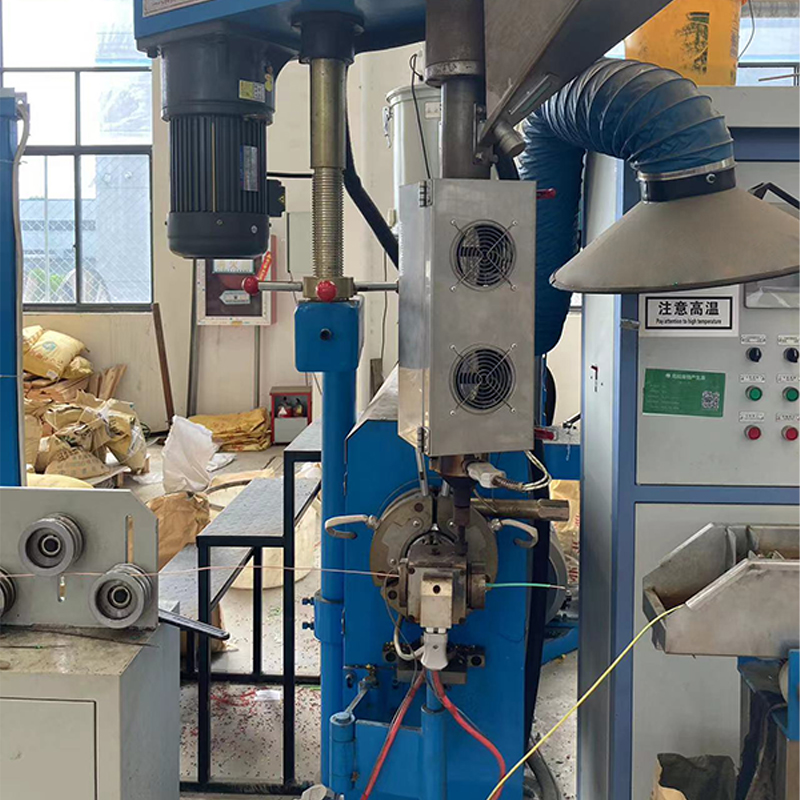

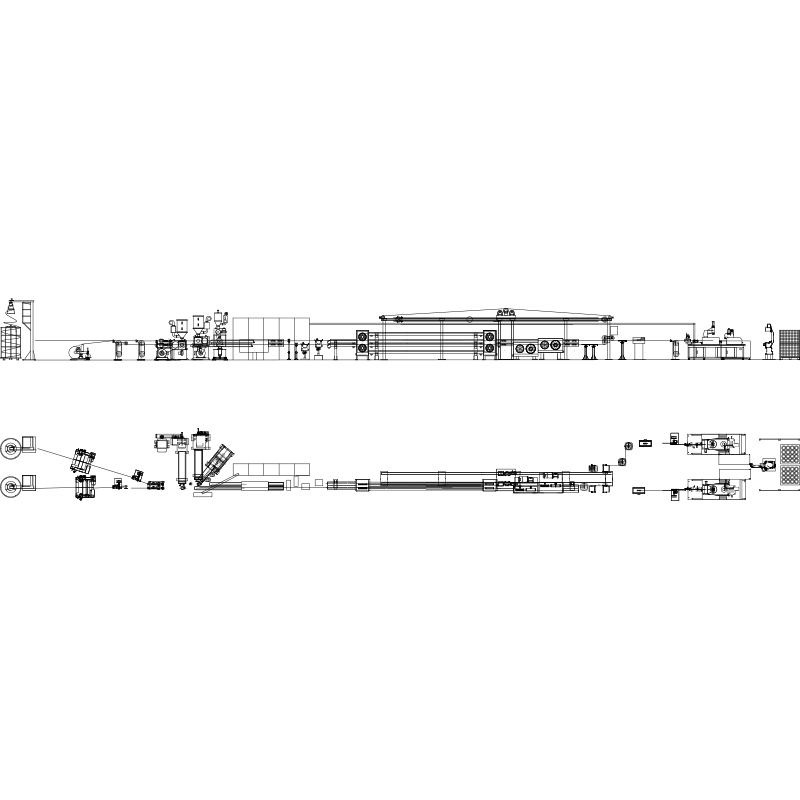

Thiết kế vít ảnh hưởng như thế nào đến chất lượng đầu ra của dây và Dây chuyền đùn cáp

Vít máy đùn là trái tim của bất kỳ Dây chuyền đùn dây và cáp , tuy nhiên hình dạng của nó thường được coi là một tham số cố định hơn là một biến có thể điều chỉnh được. Trong thực tế, thiết kế vít - bao gồm tỷ lệ L/D, tỷ lệ nén, bước bay và cấu hình vùng rào cản - xác định trực tiếp độ đồng nhất tan chảy, tốc độ đầu ra và tính nhất quán của độ dày thành cách nhiệt. Ví dụ, một vít được thiết kế cho các hợp chất PVC sẽ tạo ra nhiệt độ nóng chảy và tốc độ cắt khác nhau đáng kể khi chạy XLPE hoặc TPE, ngay cả ở các cài đặt RPM giống hệt nhau. Hiểu được những mối quan hệ này cho phép các kỹ sư sản xuất đưa ra những quyết định sáng suốt về việc lựa chọn vít thay vì mặc định những gì đi kèm với máy.

Tỷ lệ L/D (chiều dài trên đường kính) là thông số trục vít được trích dẫn phổ biến nhất. Tỷ lệ L/D cao hơn - thường là 25:1 đến 30:1 đối với các ứng dụng cách điện cáp - mang lại nhiều thời gian lưu trú hơn cho polyme nóng chảy, cải thiện sự pha trộn và tính đồng nhất về nhiệt. Tuy nhiên, vít dài hơn cũng làm tăng lượng nhiệt cắt đầu vào, điều này có thể gây rắc rối cho các hợp chất nhạy cảm với nhiệt như vật liệu LSZH (Low Smoke Zero Halogen). Trong những trường hợp này, thiết kế vít chắn với bộ phận trộn chuyên dụng gần vùng đo sáng mang lại giải pháp tốt hơn: nó tách các pha rắn và nóng chảy sớm hơn trong thùng, giảm ô nhiễm dạng viên không tan chảy mà không bị cắt quá mức.

Shanghai Yessjet Precision Machinery Co., Ltd. định cấu hình hình dạng trục vít dựa trên họ hợp chất cụ thể và phạm vi đầu ra mục tiêu cho Dây chuyền ép đùn cáp của mỗi khách hàng. Thay vì cung cấp một vít thông dụng, nhóm kỹ thuật đánh giá các đường cong độ nhớt polyme, cửa sổ nhiệt độ xử lý và các yêu cầu về tốc độ đường truyền trước khi xác định tỷ số nén và hình dạng đường bay. Cách tiếp cận này loại bỏ nguồn biến đổi độ dày thành phổ biến mà người vận hành thường nhầm lẫn với các vấn đề về định tâm khuôn hoặc kiểm soát độ căng.

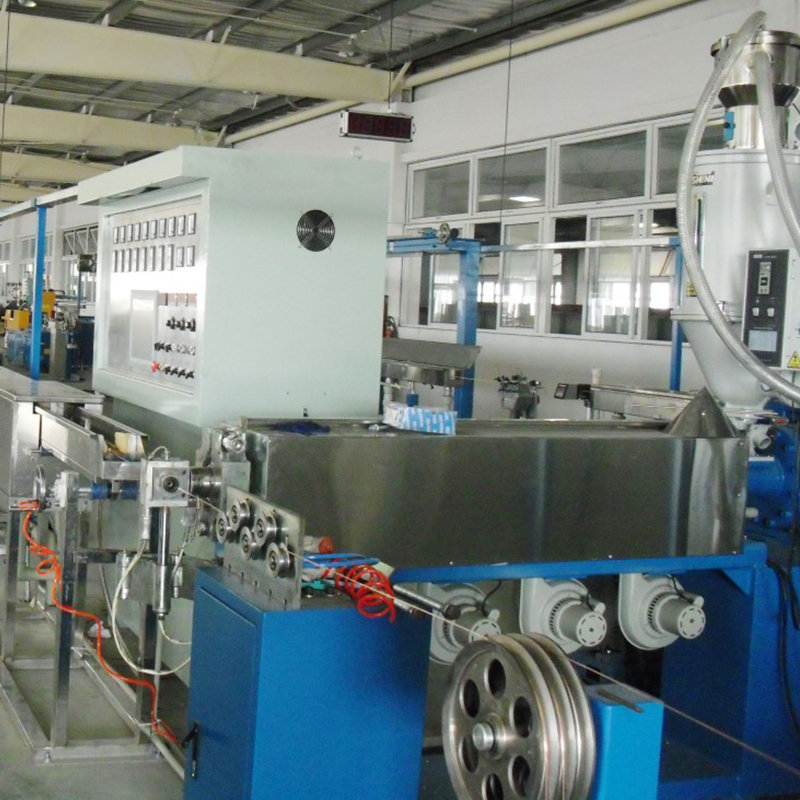

Hồ sơ nhiệt độ trên các vùng thùng: Tại sao nhiều vùng hơn có nghĩa là kiểm soát nhiều hơn

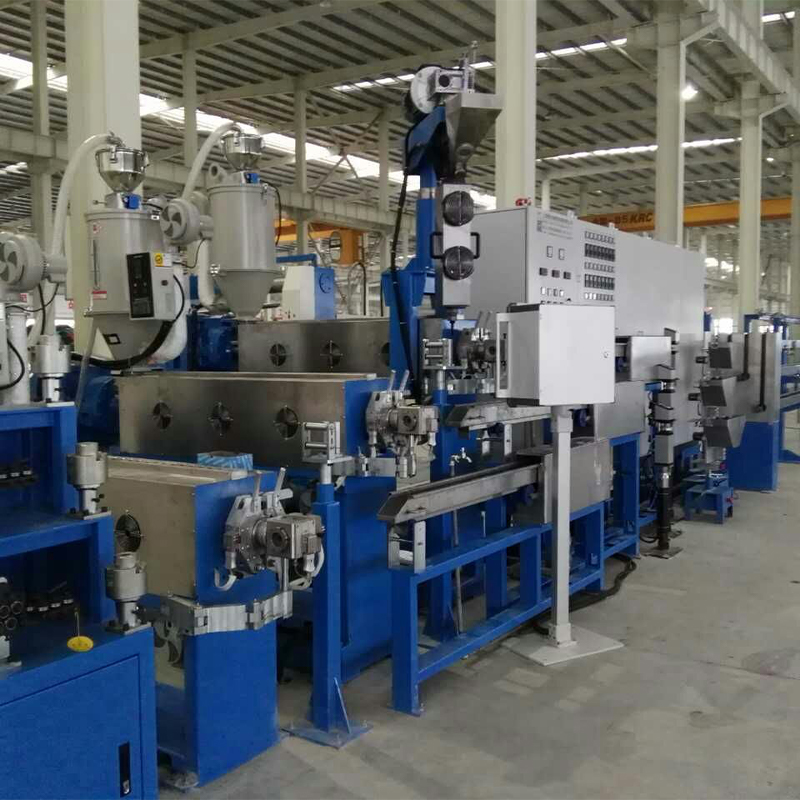

Cấu hình Dây chuyền ép đùn cáp hiện đại thường chia thùng máy đùn thành 5 đến 8 vùng gia nhiệt được điều khiển độc lập, cộng với các vùng khuôn và đầu chữ thập riêng biệt. Mục đích của việc phân đoạn này không chỉ đơn thuần là làm nóng polyme đến nhiệt độ nóng chảy mục tiêu mà còn để quản lý gradient nhiệt dọc theo toàn bộ đường dẫn dẻo sao cho nóng chảy đến khuôn ở trạng thái nhất quán, không có bong bóng ở độ nhớt chính xác cho độ dày thành mục tiêu và tốc độ đường truyền.

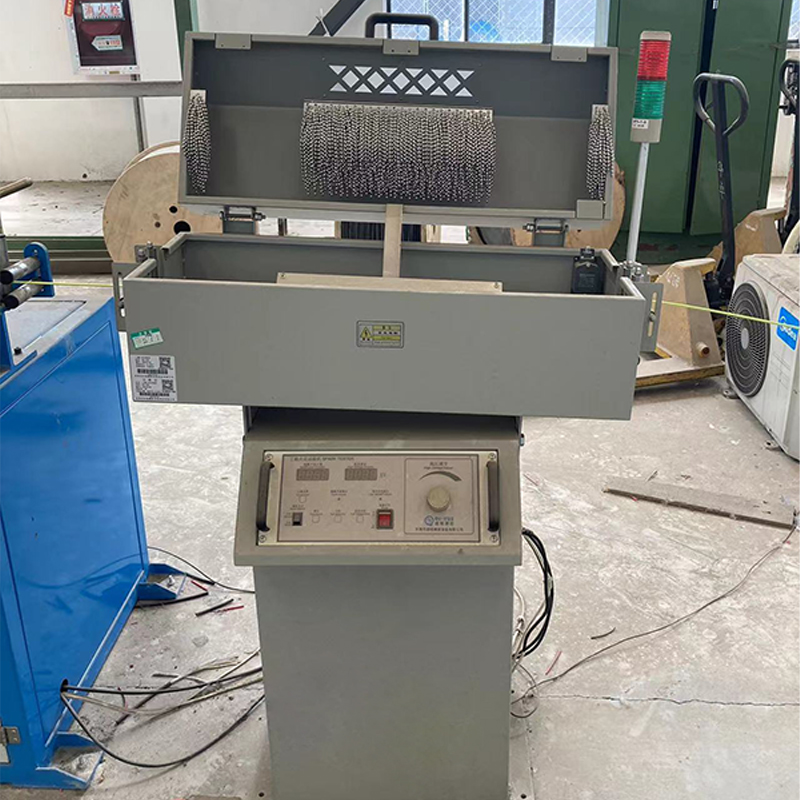

Một quan niệm sai lầm phổ biến là tất cả các vùng thùng phải chạy ở nhiệt độ tương tự nhau, chỉ tăng khiêm tốn về phía khuôn. Trong thực tế, cấu hình tối ưu phụ thuộc nhiều vào vật liệu. Đối với các polyme bán tinh thể như HDPE, cấu hình tăng dần - vùng cấp liệu mát hơn, vùng đo nóng dần dần - thúc đẩy quá trình tan chảy dần dần và giảm nguy cơ tan chảy sớm làm tắc nghẽn cấp liệu. Đối với các vật liệu vô định hình như PVC cứng, bề mặt phẳng hơn với độ lõm nhẹ trong vùng đo sẽ ngăn ngừa sự xuống cấp do tích tụ nhiệt cắt quá mức. Việc hiểu sai cấu hình này sẽ tạo ra các tạp chất micro-gel hoặc các khuyết tật bề mặt chỉ trở nên rõ ràng trong quá trình thử nghiệm tia lửa điện hoặc trong quá trình thử nghiệm sử dụng cuối cùng của khách hàng.

Chiến lược hồ sơ nhiệt độ phổ biến theo vật liệu

Những hồ sơ này đóng vai trò là tài liệu tham khảo ban đầu, không phải là công thức nấu ăn cố định. Tối ưu hóa trong thế giới thực yêu cầu đồng hồ đo áp suất nóng chảy ở đầu vào khuôn và nhiệt kế nóng chảy hồng ngoại để xác nhận nhiệt độ nóng chảy thực tế không phụ thuộc vào điểm đặt vùng thùng - một điểm khác biệt có ý nghĩa quan trọng khi chạy đường dây tốc độ cao trên 200 m/phút.

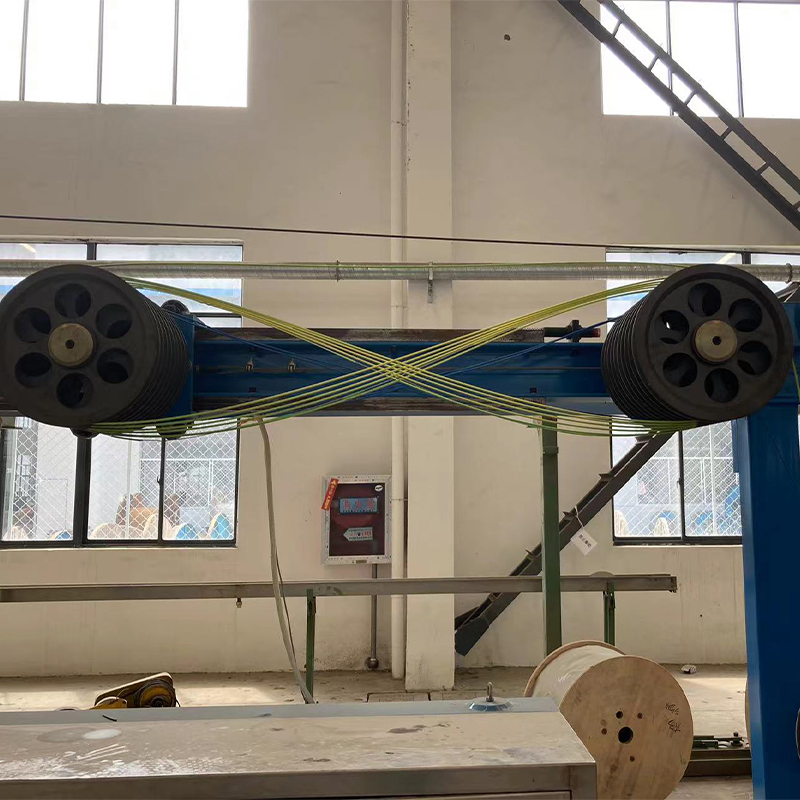

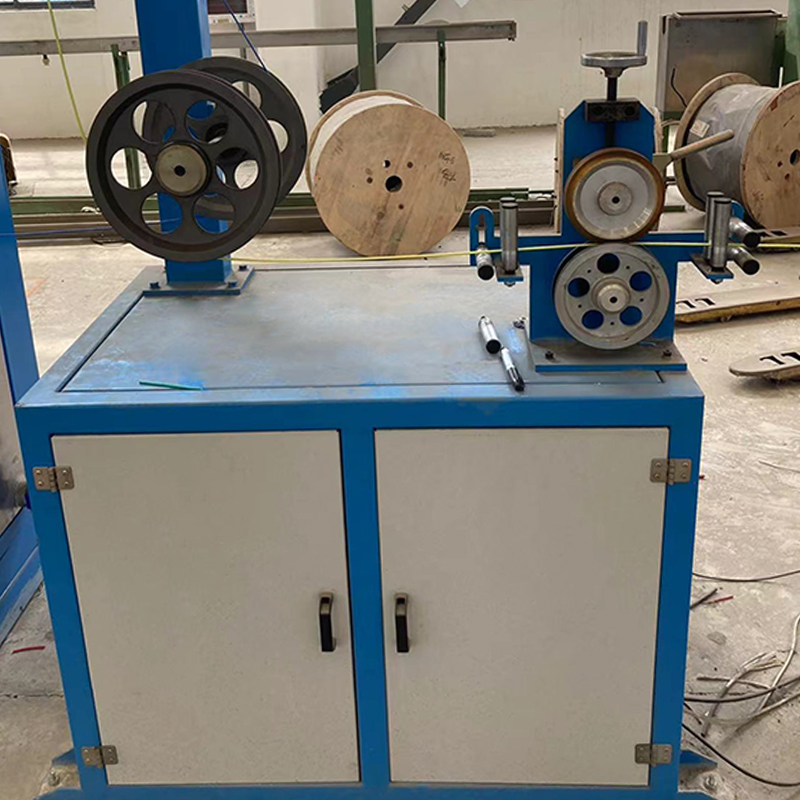

Kiểm soát lực căng do kéo đứt của Caterpillar và tác động của nó đối với độ giãn dài của dây dẫn

Trong Dây chuyền ép đùn dây và cáp, thiết bị kéo bánh xích không chỉ đơn thuần kéo cáp thành phẩm ở tốc độ đã đặt — đó là cơ chế chính để điều chỉnh độ dày thành cách nhiệt theo thời gian thực. Mối quan hệ giữa tốc độ kéo ra và tốc độ đầu ra của máy đùn xác định tỷ lệ kéo xuống, từ đó chi phối mức độ kéo dài của máy đùn giữa lối ra khuôn và điểm đông đặc. Ngay cả sự thay đổi tốc độ 1–2% khi vận chuyển cũng có thể dịch chuyển độ dày thành danh nghĩa ra ngoài dải dung sai được chỉ định bởi các tiêu chuẩn như IEC 60227 hoặc UL 83.

Một hậu quả ít được thảo luận của lực căng khi kéo là ảnh hưởng của nó lên bản thân dây dẫn. Khi lực căng quá mức - thường do áp suất đai sâu bướm đặt quá cao hoặc do sự không phù hợp giữa tốc độ kéo và lực căng đứt - dây dẫn trải qua quá trình giãn dài vĩnh viễn. Trong các dây dẫn bị mắc kẹt, độ giãn dài này sẽ nén chiều dài của từng dây riêng lẻ, làm thay đổi điện trở DC của dây dẫn trên mỗi đơn vị chiều dài và có khả năng đẩy nó ra khỏi mức tuân thủ các phép đo điện trở trên mỗi km. Hiệu ứng này đặc biệt rõ rệt trên các kết cấu dây mảnh dưới 0,5 mm2, nơi giới hạn độ bền kéo của sợi nhỏ hơn.

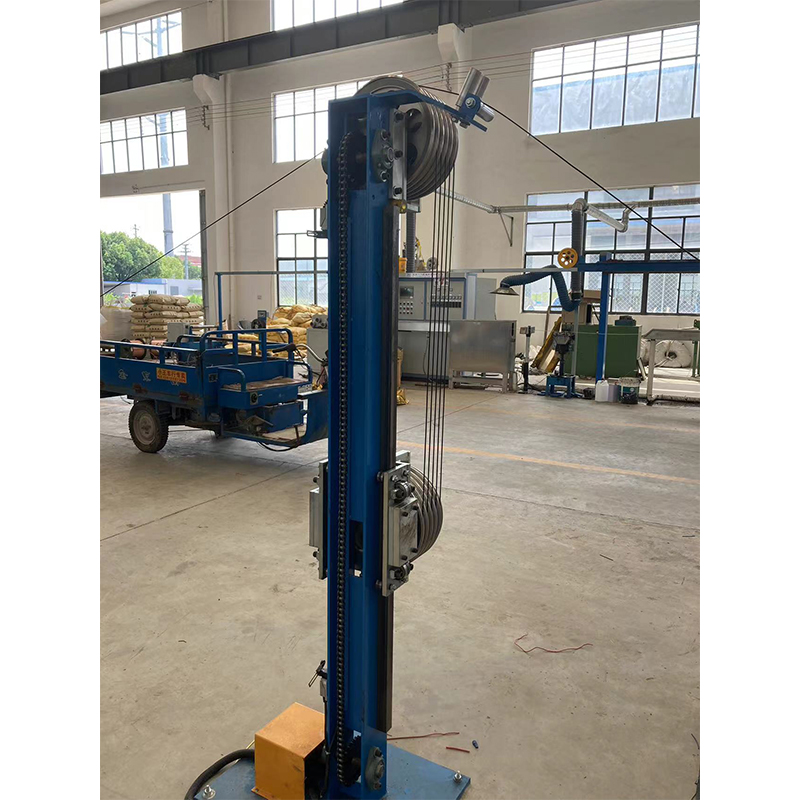

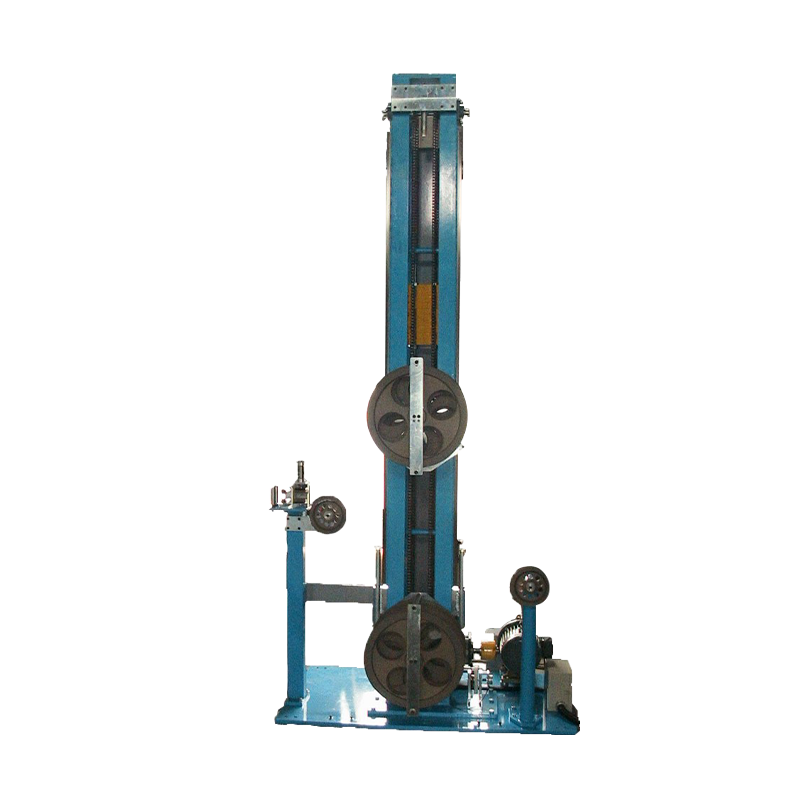

Cấu hình bánh xích thích hợp đòi hỏi chiều dài tiếp xúc của đai và áp suất phù hợp với đường kính ngoài của cáp và độ cứng của hợp chất vỏ bọc. Các hợp chất mềm hơn như silicone hoặc TPU dẻo yêu cầu lực kẹp đai thấp hơn và miếng đệm đai rộng hơn để tránh đánh dấu bề mặt. Hệ thống điều khiển phải tích hợp phản hồi vị trí cuộn của vũ công từ cả điểm xuất phát và điểm thu hồi để duy trì cửa sổ độ căng ổn định trong toàn bộ quá trình chạy, bao gồm cả trong các giai đoạn tăng tốc và giảm tốc khi khởi động và tắt máy.

Trang bị thêm các dòng kế thừa: Những gì có thể và không thể nâng cấp

Nhiều nhà sản xuất cáp vận hành thiết bị Dây và Dây chuyền đùn cáp có tuổi đời từ 15–25 - về mặt cơ học ổn định nhưng bị hạn chế bởi kiến trúc điều khiển lỗi thời, bộ điều khiển nhiệt độ tương tự và logic trình tự dựa trên rơle ngăn cản việc tích hợp với MES hiện đại hoặc hệ thống thu thập dữ liệu. Thay thế toàn bộ dây chuyền không phải lúc nào cũng là con đường kinh tế nhất. Các trang bị bổ sung có mục tiêu có thể phục hồi 70–85% công suất của dây chuyền mới với mức 30–50% chi phí vốn, miễn là điều kiện cơ học của thùng máy đùn, trục vít và hộp số đáp ứng ngưỡng mài mòn tối thiểu.

Đánh giá ưu tiên trang bị thêm

• Nâng cấp có giá trị cao: Thay thế PLC bằng nền tảng Siemens S7 hoặc Allen-Bradley ControlLogix hiện đại, HMI màn hình cảm ứng với quản lý công thức, điều khiển đường kính vòng kín bằng máy đo laze và vận chuyển bằng động cơ servo với phản hồi lực căng
• Nâng cấp giá trị trung bình: Thay thế bộ điều khiển vùng thùng tương tự bằng bộ PID kỹ thuật số có tính năng tự động điều chỉnh, nâng cấp bộ biến tần truyền động lên bộ điều khiển tần số thay đổi thế hệ hiện tại với phanh phục hồi năng lượng
• Giá trị thấp hơn trừ khi bị lỗi: Thay thế các hộp số hoạt động tốt về mặt cơ học, thùng máy đùn có độ mòn ít hơn 40% trên khe hở từ ống lót đến trục vít hoặc cấu trúc máng làm mát không bị ăn mòn
• Không tương thích với trang bị thêm: Khung máy đùn có độ méo khung vượt quá dung sai căn chỉnh, đầu chữ thập có dạng ren bị tước trên bu lông định tâm hoặc phễu cấp liệu có độ mòn bên trong tạo ra sự phân chia hỗn hợp hỗn hợp

Shanghai Yessjet Precision Machinery Co., Ltd. đã phát triển một quy trình đánh giá trang bị thêm có cấu trúc dành cho khách hàng đang vận hành thiết bị Dây chuyền ép đùn cáp cũ. Đánh giá này bao gồm đo độ mòn của vít và thùng thông qua kính soi, kiểm tra độ phản ứng ngược của hộp số, chụp ảnh nhiệt về hiệu suất của bộ gia nhiệt thùng và kiểm tra hệ thống điều khiển để xác định các bộ phận lỗi thời và không có phụ tùng thay thế. Bước chẩn đoán này ngăn cản khách hàng đầu tư vào việc nâng cấp bộ điều khiển trên các nền tảng cơ khí sẽ yêu cầu thay thế hoàn toàn trong vòng ba đến năm năm.

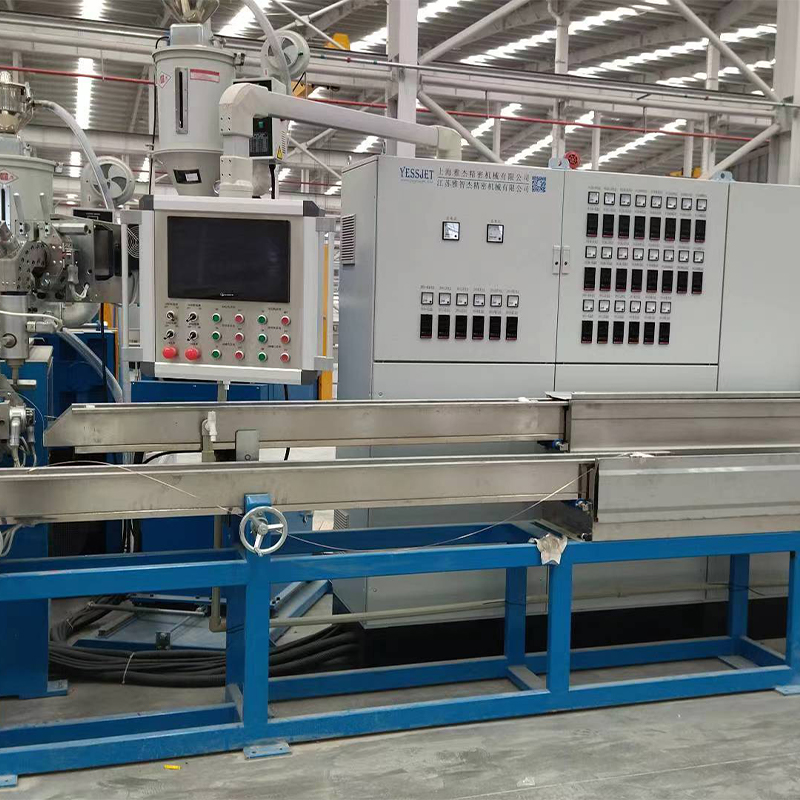

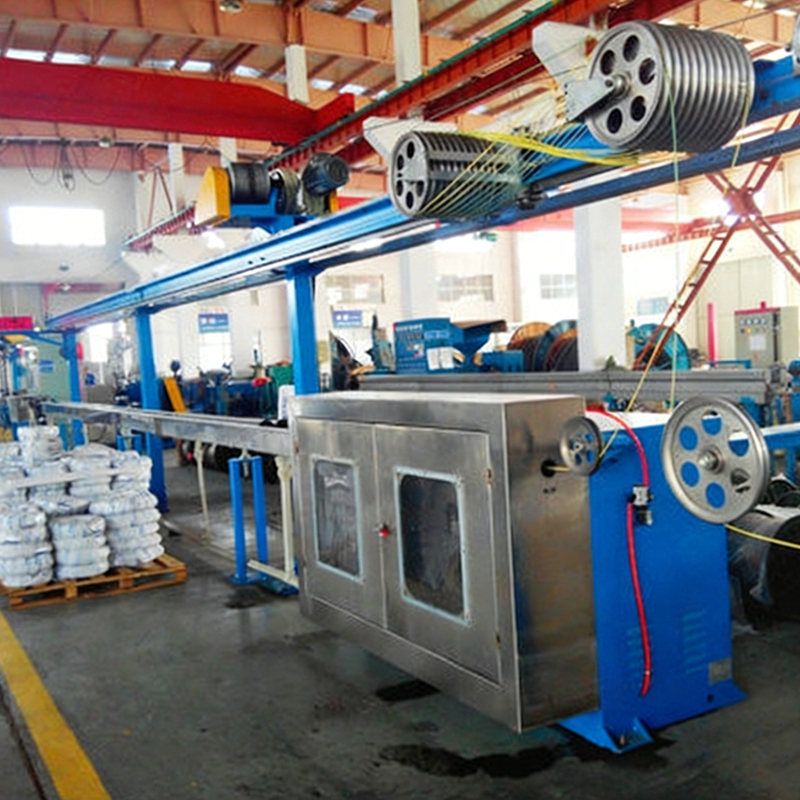

Kiểm soát đường kính vòng kín: Cách thức hoạt động và giới hạn của nó ở đâu

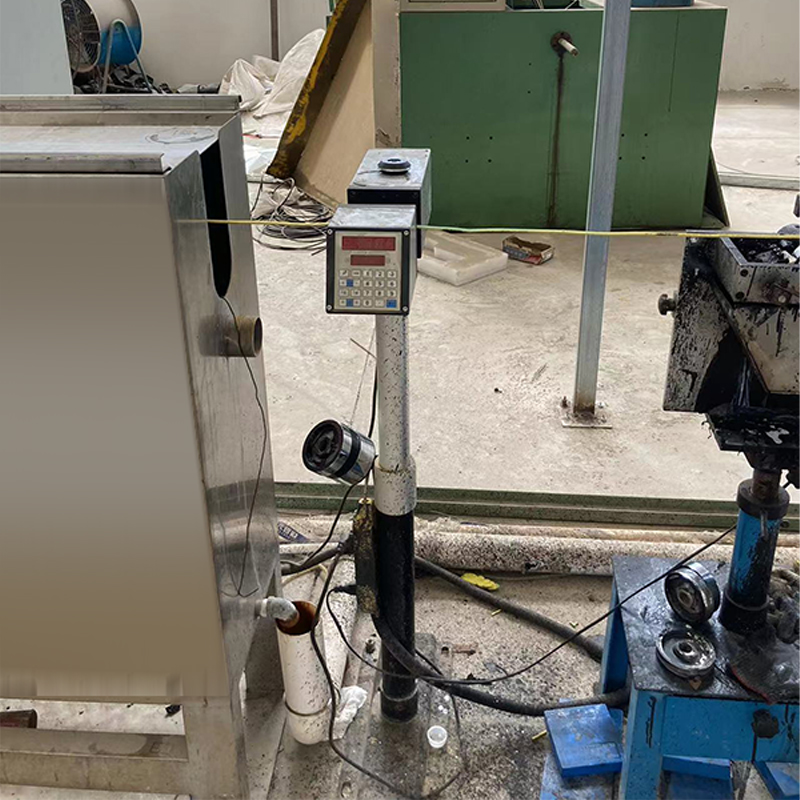

Máy đo đường kính laser được đặt ngay sau máng làm mát hiện là tiêu chuẩn trên hầu hết các hệ thống lắp đặt Dây chuyền đùn cáp mới. Máy đo đo đường kính ngoài liên tục — thường ở tốc độ quét từ 500 đến 2.000 Hz — và đưa số đo trở lại bộ điều khiển tốc độ đường truyền hoặc bộ điều khiển tốc độ trục vít máy đùn để điều chỉnh độ lệch so với đường kính mục tiêu trong thời gian thực. Trên các hệ thống được điều chỉnh tốt, kiến ​​trúc vòng kín này có thể duy trì dung sai đường kính trong khoảng ±0,02 mm trên đường dây chạy ở tốc độ 100–150 m/phút, đáp ứng yêu cầu của hầu hết các tiêu chuẩn dây IEC và UL mà không cần sự can thiệp của người vận hành trong quá trình sản xuất ở trạng thái ổn định.

Tuy nhiên, việc kiểm soát đường kính vòng kín có những hạn chế quan trọng không phải lúc nào cũng được các nhà cung cấp thiết bị truyền đạt rõ ràng. Máy đo đo đường kính vỏ ngoài - nó không thể phát hiện trực tiếp độ lệch tâm của độ dày thành, điều này đòi hỏi phải có máy đo độ dày thành siêu âm hoặc máy theo dõi độ lệch tâm dựa trên điện dung được đặt trong máng nước. Cáp có thể đo hoàn hảo đường kính ngoài trong khi chạy với độ lệch tâm 30–40% nếu phần định tâm của khuôn bị lệch trong thời gian dài do sự giãn nở nhiệt của thân đầu chữ thập. Chỉ dựa vào máy đo đường kính để kiểm soát quá trình sẽ vượt qua việc kiểm tra đường kính ngoài đồng thời tạo ra vật liệu không đạt độ dày thành tối thiểu tại điểm mỏng nhất.

Ngoài ra, thời gian phản hồi của vòng phản hồi bị hạn chế bởi khoảng cách giữa lối ra khuôn và vị trí máy đo. Trên các đường dây có máng làm mát dài - cần thiết đối với cáp dẫn lớn trong đó polyme cần kéo dài thời gian làm mát - độ trễ vận chuyển này có thể từ 15 đến 40 giây ở tốc độ đường dây thông thường. Trong thời gian trì hoãn này, một sự xáo trộn trong quy trình (chẳng hạn như áp suất nóng chảy tăng do gói màn hình bị chặn một phần) đã tạo ra 25 đến 60 mét cáp vượt quá khả năng chịu đựng trước khi hệ thống điều khiển phản hồi. Hiểu được độ trễ này và thiết lập các tham số dải chết thích hợp trong thuật toán điều khiển là điều cần thiết để ngăn chặn dao động hiệu chỉnh quá mức, thường gây tổn hại đến tính nhất quán của sản phẩm hơn là nhiễu ban đầu.

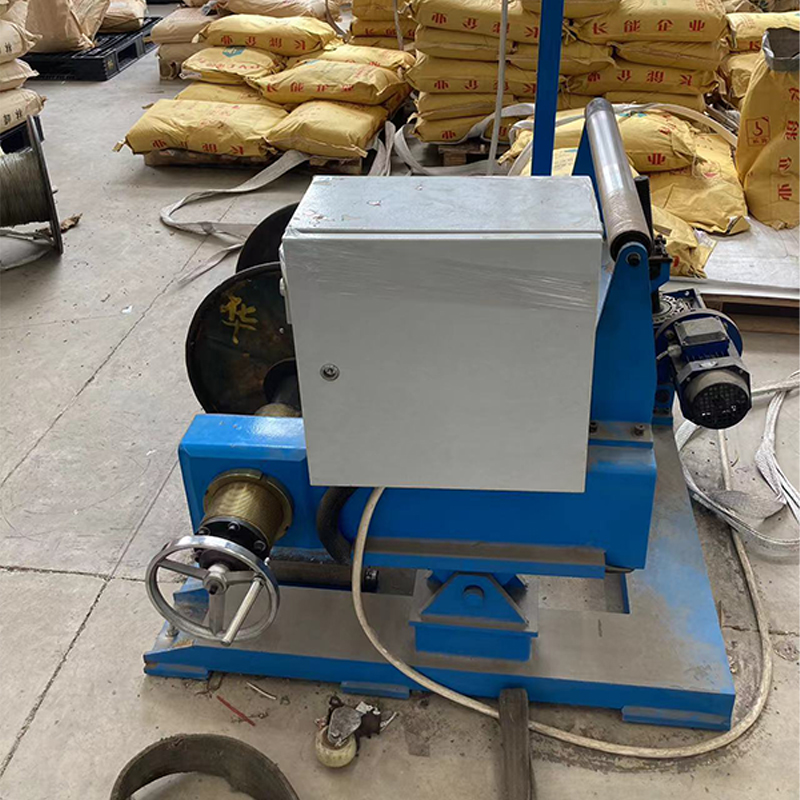

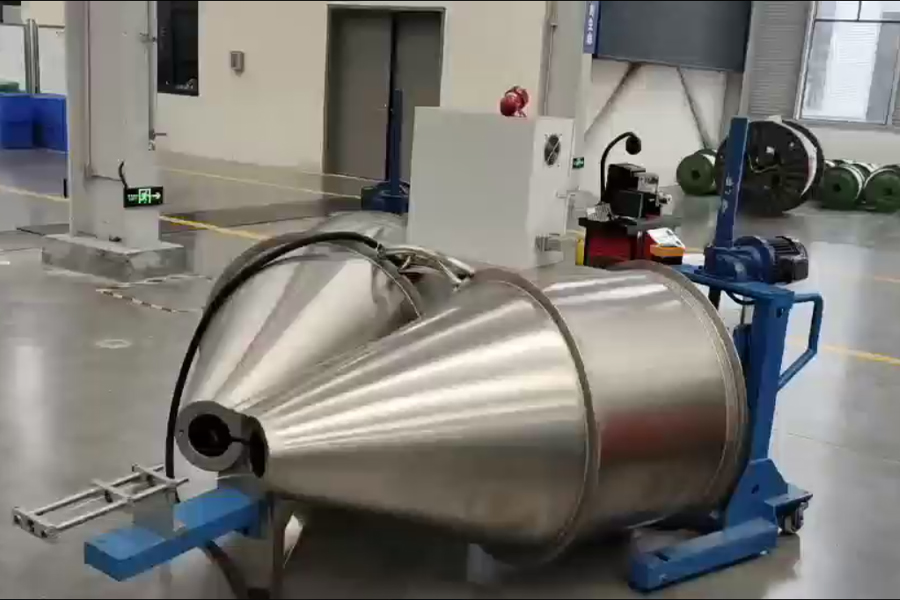

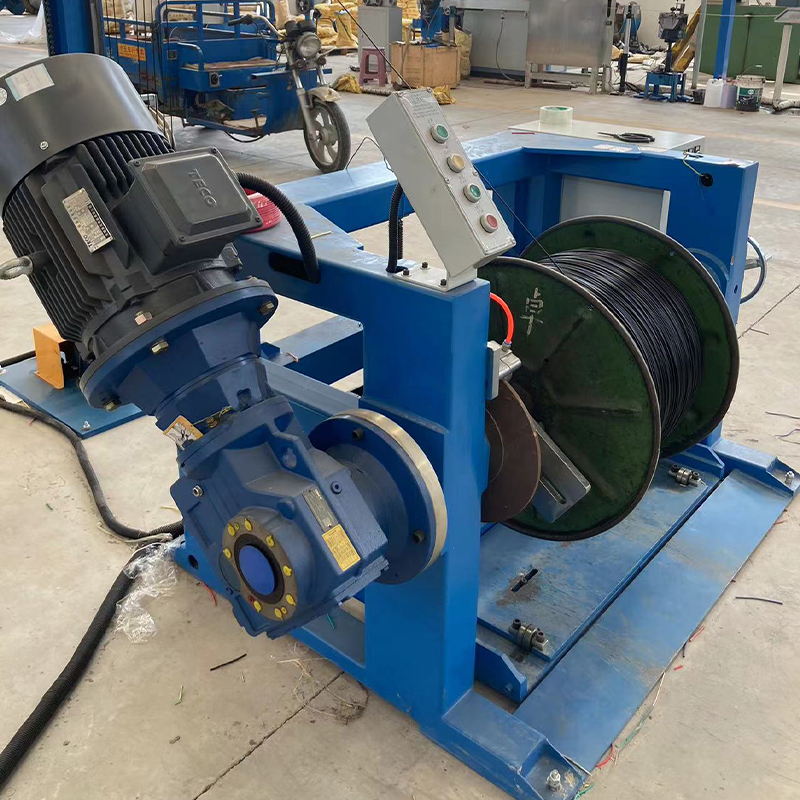

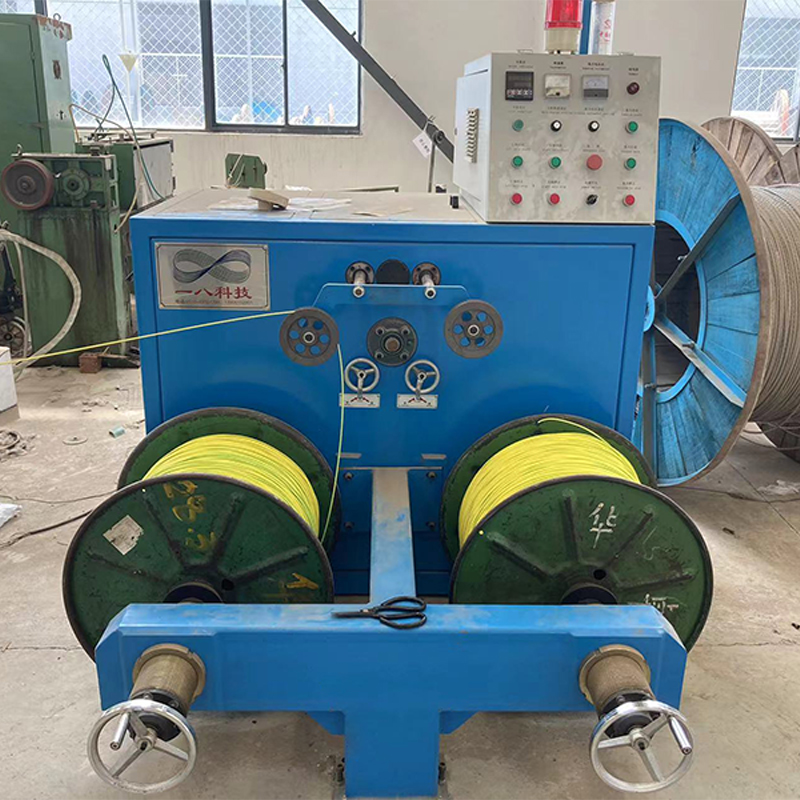

Tự động cuộn và xếp hàng bằng rô-bốt: Những cân nhắc tích hợp cho tự động hóa cuối dây chuyền

Tự động hóa cuối dây chuyền - bao gồm máy cuộn tự động, trạm buộc hoặc dán băng và hệ thống xếp hàng bằng rô-bốt - thường được lên kế hoạch như một sự bổ sung trong tương lai trong quá trình vận hành Dây chuyền đùn dây và cáp ban đầu, sau đó được hoãn vô thời hạn do hạn chế về vốn hoặc độ phức tạp tích hợp. Hậu quả là việc cuộn và xếp pallet thủ công trở thành nút thắt cổ chai trong sản xuất, hạn chế tốc độ dây chuyền không phải bởi công suất đầu ra của máy đùn mà bởi tốc độ vật lý mà người vận hành có thể xử lý các cuộn dây thành phẩm. Trên các dây chuyền sản xuất dây xây dựng cỡ nhỏ ở tốc độ trên 300 m/phút, việc cuộn dây thủ công đơn giản là không khả thi - chu trình chuyển đổi cuộn dây không thể theo kịp sản lượng sản xuất.

Việc tích hợp máy cuộn tự động vào dây chuyền hiện có đòi hỏi phải chú ý đến một số thông số được đặt ở cấp độ điều khiển máy đùn: đếm đồng hồ chính xác từ bộ mã hóa kéo, tín hiệu cắt đáng tin cậy tới dao bay hoặc máy cắt quay và trình tự chuyển cuộn dây không cho phép tích tụ dây cáp giữa máy cắt và lõi cuộn dây mới. Nếu dây chuyền máy đùn PLC không được thiết kế với các tín hiệu bắt tay này, thì việc trang bị thêm máy cuộn tự động có thể yêu cầu làm lại hệ thống điều khiển đáng kể ngoài việc chỉ cài đặt phần cứng máy cuộn.

Shanghai Yessjet Precision Machinery Co., Ltd. thiết kế kiến ​​trúc điều khiển Dây và Dây chuyền Đùn Cáp với khả năng tích hợp tự động hóa cuối dây chuyền như một khả năng đã được lên kế hoạch từ quá trình xây dựng ban đầu, ngay cả khi khách hàng không mua ngay thiết bị cuộn và xếp pallet. Công suất I/O dự phòng, các khối đầu cuối được nối dây sẵn để liên lạc với máy cuộn và bản đồ tín hiệu được ghi lại được bao gồm trong gói vận hành tiêu chuẩn — cho phép khách hàng thêm hệ thống xếp hàng bằng rô-bốt hoặc cuộn dây tự động sau này mà không cần quay lại nhà máy để thiết kế lại hệ thống điều khiển. Cách tiếp cận tương thích về phía trước này giúp giảm đáng kể tổng mức đầu tư cần thiết khi khối lượng sản xuất cuối cùng đủ để tự động hóa toàn bộ khâu cuối dây chuyền.
